La solution AMR/AMI de compteurs d'eau, de gaz, de chaleur et d'électricité Speedsmartcomm comprend principalement des compteurs (eau, gaz, chaleur et électricité), un convertisseur de signaux, un concentrateur de données, un canal de transmission de données et un système de station maître. Cette solution s'appuie sur des modèles mathématiques basés sur l'acquisition, la transmission et l'analyse de données pour permettre la lecture et la surveillance des données des compteurs d'eau, de gaz, de chaleur et d'électricité, afin d'optimiser la gestion énergétique de l'utilisateur, de générer des alertes et de résoudre les situations anormales de consommation d'énergie, d'améliorer la sécurité énergétique et la protection des équipements, etc.

La solution AMR/AMI de compteur d'eau/gaz/chaleur et d'électricité Speedsmartcomm est applicable à de larges applications telles que les sociétés d'énergie, les unités commerciales, les communautés résidentielles, etc. La solution est caractérisée par un gain de temps, sans travail, une grande précision et une grande efficacité, est efficace pour réduire les erreurs de lecture des compteurs, réduire les pertes d'énergie et le vol d'énergie, est l'un des moyens les plus efficaces pour « réduire le travail, augmenter l'efficacité » du secteur de l'énergie.

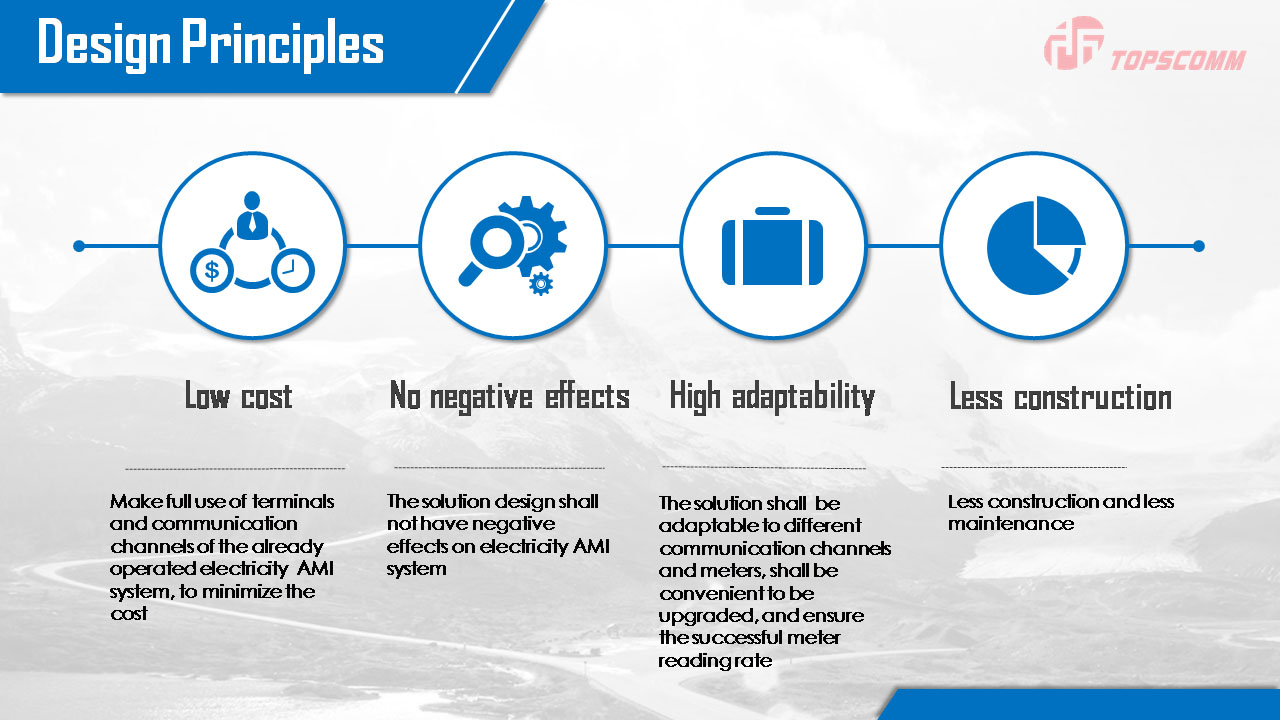

1. Principes de conception

Une solution de compteur d'eau/gaz/chaleur et d'électricité propagable AMR/AMI doit être équipée des fonctionnalités suivantes :

Faible coût :Exploiter pleinement les terminaux et les canaux de communication électriques existants et réduire les coûts d'investissement ;

Aucun effet négatif : Ne doit pas avoir d’influence négative sur la lecture du compteur d’électricité ;

Grande adaptabilité : S'adapte à différents canaux de communication et compteurs, facile à mettre à niveau, avec un taux de lecture de compteur réussi élevé ;

Moins de construction :Moins de construction et moins d'entretien .

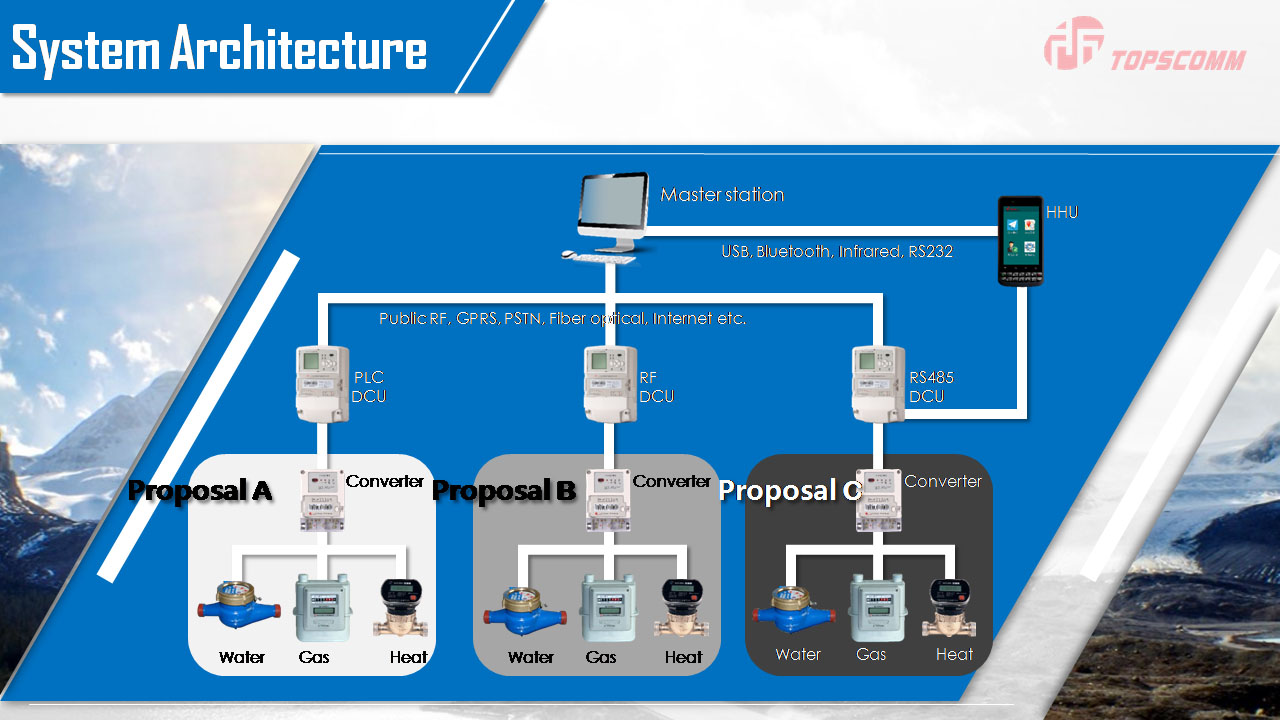

2. Architecture du système

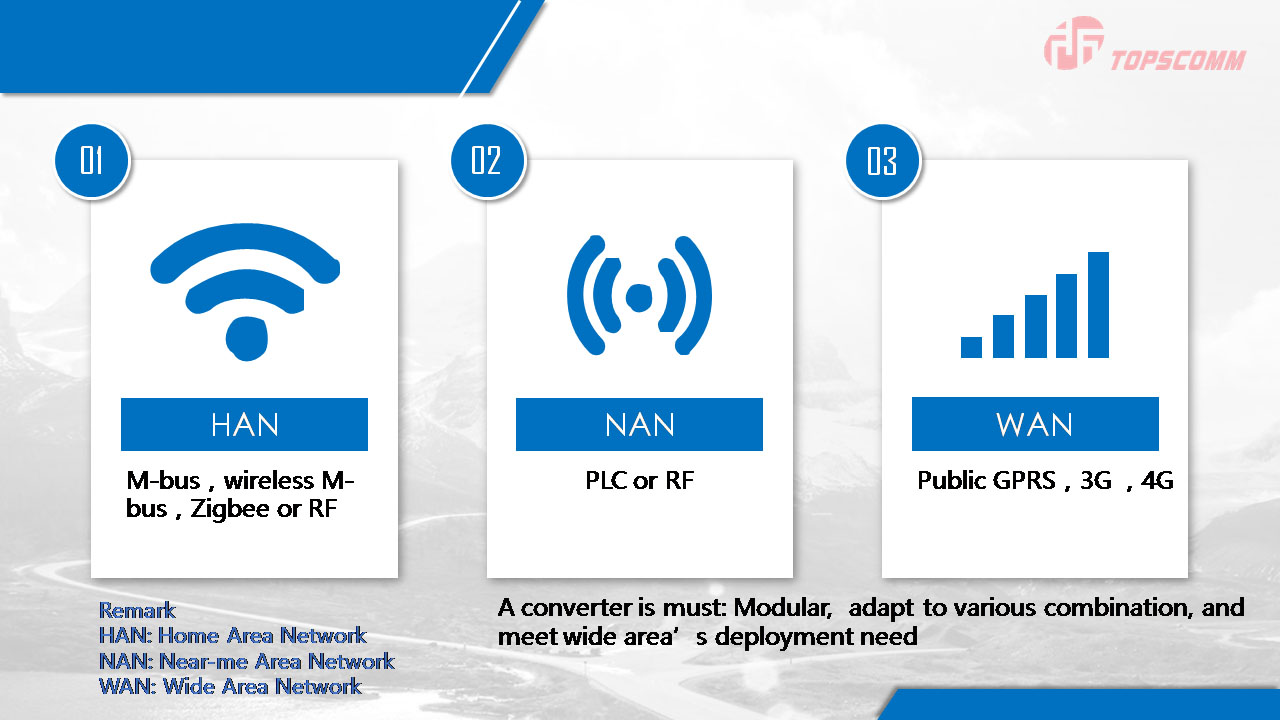

3. Technologies de communication clés

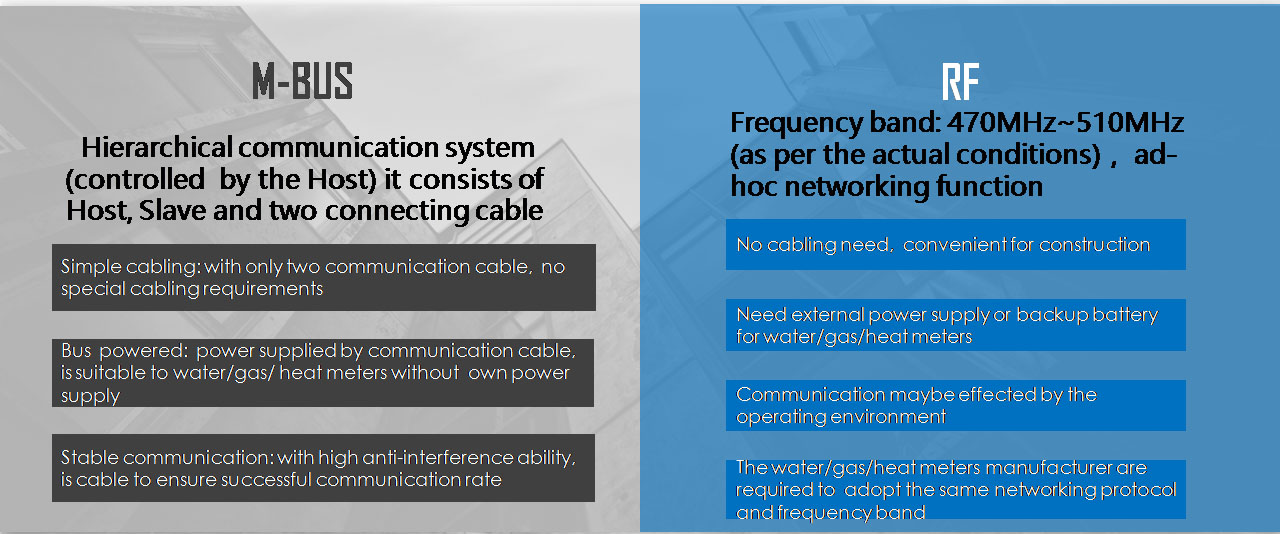

3.1 Avantages pour la communication M-BUS et RF

Communication M-BUS

Système de communication hiérarchique (contrôlé par l'hôte) composé d'un hôte, d'un esclave et de deux câbles de connexion

A. Câblage simple : avec seulement deux câbles de communication, aucune exigence de câblage particulière
B.Bus powered: alimentation fournie par câble de communication, convient aux compteurs d'eau/gaz/chaleur sans alimentation électrique propre

C. Communication stable : avec une capacité anti-interférence élevée, c'est un câble pour assurer un taux de communication réussi

communication RF

Bande de fréquences : 470 MHz ~ 510 MHz (selon les conditions réelles), fonction de réseau ad hoc

A. Aucun câblage nécessaire, pratique pour la construction
B. Besoin d'une alimentation externe ou d'une batterie de secours pour les compteurs d'eau/de gaz/de chaleur
C. La communication peut être affectée par l'environnement d'exploitation

D.Les fabricants de compteurs d'eau/de gaz/de chaleur sont tenus d'adopter le même protocole réseau et la même bande de fréquence

4. Propositions de mise en œuvre de projets

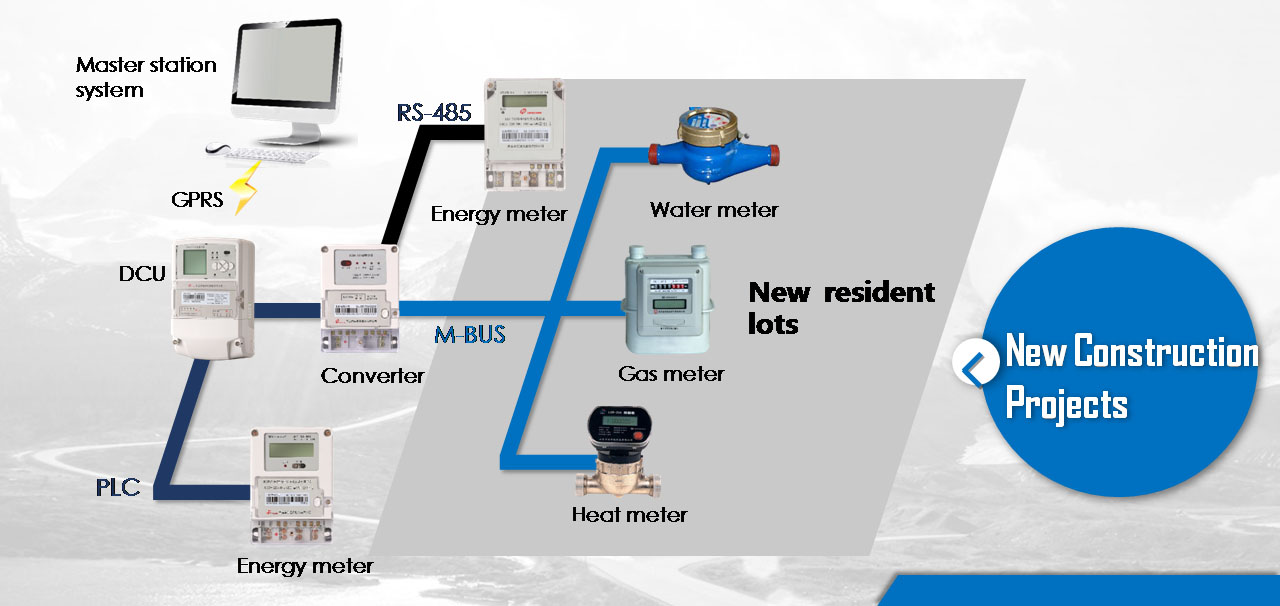

4.1 Propositions de nouveaux projets de construction : tels que de nouveaux bâtiments d'urbanisme, des communautés résidentielles, des zones industrielles, etc.

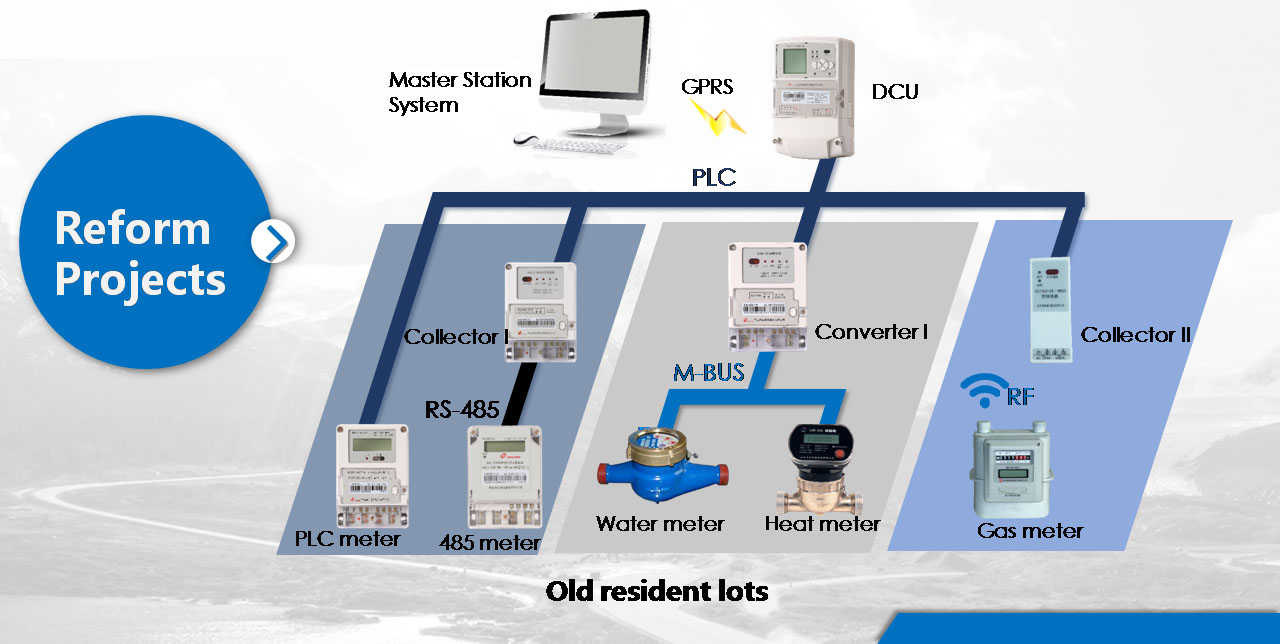

4.2 Propositions de projets de réforme

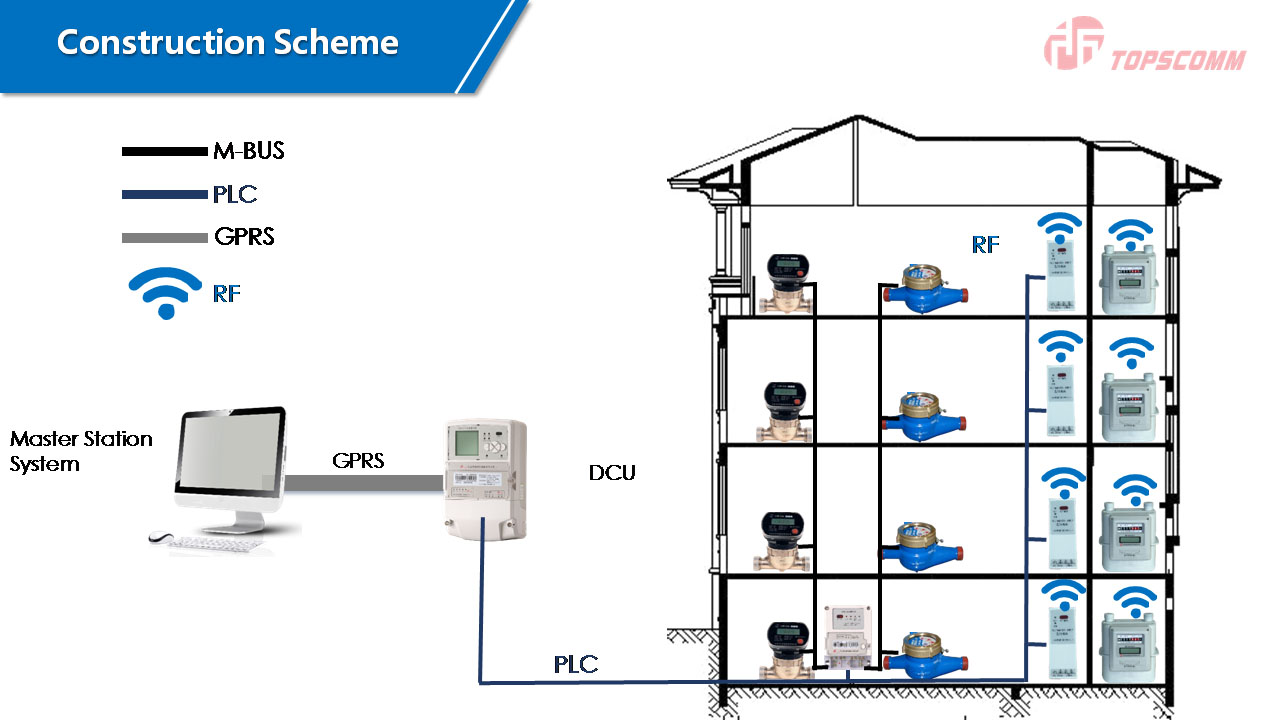

5. Schéma de construction pour Solution AMR/AMI pour compteurs d'eau, de gaz, de chaleur et d'électricité Speedsmartcomm
