Constitution du système PLC moyenne tension Topscomm

Topscomm Moyenne tension Communication PLC utilise une ligne électrique de 10 kV comme canal de transmission, avec de nombreux avantages tels qu'un faible investissement, une construction simple, une maintenance pratique, une synchronisation avec la construction du réseau électrique, un lancement technique rapide, une couverture cohérente avec le système électrique, etc.

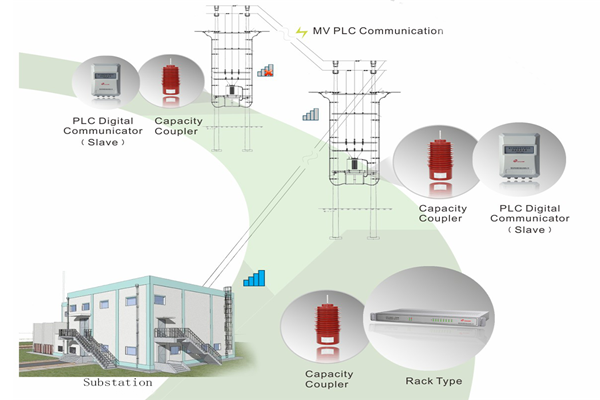

Topscomm Le système PLC moyenne tension est composé d'un hôte porteur, d'un esclave porteur et d'un coupleur, largement utilisé dans le domaine de l'acquisition d'informations sur la consommation d'électricité et dans le domaine de l'automatisation des réseaux de distribution.

Mode d'application de type rack

Installer un hôte PLC de type rack dans le poste et des esclaves de communication PLC le long de la ligne d'alimentation moyenne tension afin de constituer un réseau de communication de porteuse centré sur le poste. Ce réseau est connecté au réseau de transmission du poste via Ethernet pour constituer un réseau d'accès sécurisé et dédié au système d'acquisition d'informations électriques et au système d'automatisation de la distribution d'énergie.

Mode d'application de type mural

Disponible pour régler les problèmes de communication lorsque le signal sans fil n'est pas bon ou non couvert.

Dans le domaine de l’acquisition d’informations sur l’électricité :

Installez l'hôte de communication PLC dans la ligne électrique de bon signal sans fil et installez l'esclave de communication PLC dans le point terminal de mauvais ou d'absence de signal sans fil, pour résoudre le problème selon lequel les données ne peuvent pas être lues et collectées en raison d'un mauvais ou d'une absence de signal dans la zone montagneuse.

Dans automatisation de la distribution d'énergie champ:

Dans les cas où certaines parties des lignes électriques ne peuvent pas être pavées de fibre optique ou certaines parties des points terminaux ne peuvent pas être couvertes par un signal sans fil, installez l'hôte de communication PLC dans le point d'accès de communication principal et installez l'esclave de communication PLC dans le point terminal de communication difficile, pour réaliser une connexion de communication fiable entre le point terminal et le système principal.

Avantages techniques de la solution PLC moyenne tension

La technologie de communication CPL moyenne tension Topscomm s'appuie sur notre propre technologie brevetée de CPL basse tension et bénéficie d'une recherche ciblée et innovante. Elle présente les avantages suivants :

a) Être équipé d’une technologie FEC avancée pour réduire le taux d’erreur de transmission ;

b) Être équipé d’une technologie avancée de modulation-démodulation pour réduire les interférences dues au bruit de ligne ;

c) Être équipé d'une technologie avancée d'adaptation d'impédance pour réaliser l'adaptation de l'impédance complexe de ligne ;

d) Fonction relais flexible. Tout esclave de communication PLC moyenne tension peut devenir un relais, capable de relayer et de transmettre le signal porteur, afin d'étendre la distance de transmission du signal porteur ;

e) Doté d'une forte capacité de gestion de réseau, il est capable de constituer un réseau de communication complexe et stable, composé d'un hôte de communication CPL moyenne tension dans le poste et de nombreux esclaves de communication CPL moyenne tension répartis le long des lignes électriques moyenne tension ;

f) Avec une technologie avancée anti-foudre, disponible pour éviter efficacement l'impact des surtensions de foudre.
