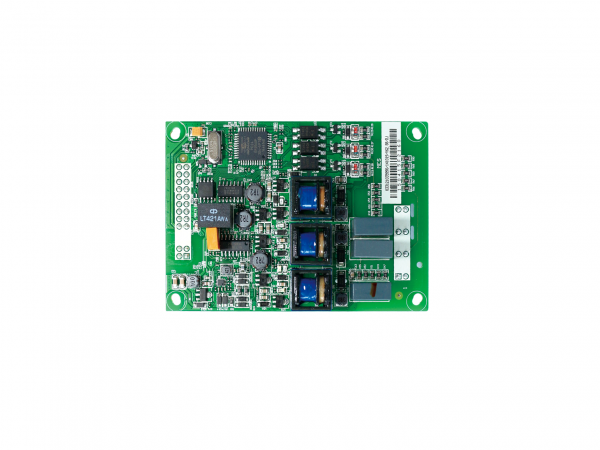

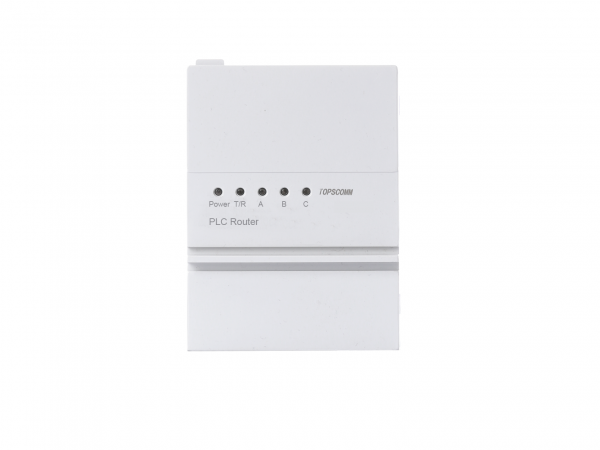

Module de communication de routeur PLC

Le module de communication du routeur PLC est équipé de la dernière technologie de communication par courant porteur en ligne Speedsmartcomm et a été largement utilisé dans les terminaux de communication intelligents Speedsmartcomm et les terminaux d'acquisition de données énergétiques.
  • Article NO.:

    PLC Router Module
  • De commande(MOQ):

    1
Description Des Produits

Principaux paramètres techniques


Débit du port série 9600 bps, 115 200 bps
Débit de communication de l'opérateur 50 bps, 100 bps, 600 bps, 1200 bps
Fréquence 45 Hz ~ 54 Hz, 56 Hz ~ 64 Hz
Tension de fonctionnement Interface d'alimentation électrique puissante : triphasé à quatre fils, Un = 220 VCA
Source d'alimentation du circuit de retour d'alimentation : +12 V DC
Tension de fonctionnement : +5 V CC, +3,3 V CC
Tension de fonctionnement gamme
Interface d'alimentation électrique puissante : triphasé à quatre fils, 0,8Un~1,2Un
Source d'alimentation du circuit de retour d'alimentation : Udc = 6,5 V ~ 24 V
Tension de fonctionnement : Ucc=5V±0,25V, +3,3 V ± 0,3 V
Température de fonctionnement -40℃~﹢85℃
Humidité relative ≤95%
Consommation d'énergie
En communication <1,4 W(Pleine charge sur le circuit de retour du feeder, tension 10,5 V)
Portée de communication Toute la zone du transformateur
Le niveau de relais max. 15


Caractéristiques principales

  • L'adresse du nœud maître du routeur est définie en fonction de l'adresse du terminal par le concentrateur de données.
  • Le routeur est capable d'effectuer des relevés de compteurs au moyen d'une mise en réseau rapide, d'une journalisation, d'un essai, d'une écoute de nœud, d'un choix de débit de porteuse, de technologies de relais automatique ou d'autres technologies sans interférence du concentrateur de données.
  • Conforme à plusieurs protocoles de communication tels que IEC 61334, DLMS/COSEM, Q/GDW376.2-2009, Q/GDW1376.2-2013.
  • Choix automatique du débit de communication, capable d'atteindre un bon équilibre entre le débit de lecture du compteur et de surmonter l'environnement de communication difficile.
  • Conforme au fonctionnement triphasé à passage par zéro, protège efficacement les appareils tels que le protecteur de fuite contre les dysfonctionnements, pour améliorer le taux de lecture du compteur de la zone du transformateur.
  • Avec un contrôle strict de la séquence temporelle de la transmission triphasée.
  • Équipé d'un processeur et d'une mémoire hautement intégrés, améliore la fiabilité et réduit également les coûts.
